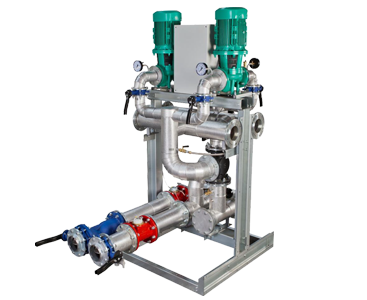

R-8. Узел оборудования сетевого контура
Цена по запросу
АртикулКотельные под ключ|||kotelnye-prajs///Котельные|||kotelnye-sistemy///Котельные системы Рационал|||racional///RAZ 2-30. Системы котельного оборудования|||raz-2-30-sistemy-kotelnogo-oborudovaniya
Мы поможем Вам в подборе запчастей, наши сотрудники проконсультируют Вас по всем возникшим вопросам.
-
Общие данные
№ п/п Наименование Характеристика 1 Номинальная мощность узла 100–3000 кВт 2 Номинальная электрическая мощность узла 0,75–15 кВт 3 Присоединения для трубопроводов (ГОСТ 12821-80) Фланцы PN6 – коллектора, арматура Фланцы PN16 – насосы 4 Максимальная допустимая температура перекачиваемой среды +110°C 5 Допустимая температура окружающей среды +5 ... + 40°C 6 Максимальное допустимое рабочее давление 6 бар 7 Допустимые перекачиваемые среды Вода Пропиленгликоль (до 40%) 8 Варианты установки узла в приямке фундамента на фундаменте без приямка 9 Количество насосов 2 10 Резервирование насосов по производительности 100% 11 Регулирование оборотов насосов Постоянное или Частотное 12 Частота вращения насосов Постоянное – 1450 или 2900 об/мин Переменное – при частотном регулировании 13 Электрическое подключение 3 ~ 400 В, 50 Гц 14 Класс защиты IP 54 15 Размер шкафа управления 600х380х350мм 16 Напряжение питания шкафа управления 380 VAC, 50 Гц 17 Напряжение питания цепей датчиков 24 VDC 18 Напряжение питания цепей управления и внутреннего оборудования шкафа 220 VAC, 50 Гц 19 Мощность источника питания 24VDC 0,21 кВт Узел R-8 предназначен:
- Для присоединения к котельной системе теплоснабжения потребителей.
- Для обеспечения циркуляции теплоносителя в сетевом контуре.
- Для поддержания температурного режима теплоносителя в сетевом контуре (управление клапаном осуществляется контроллером, не входящим в объем поставки узла).
Количество серийных исполнений – 190 Виды поставки:
- отдельная поставка узла (со шкафом и без шкафа управления)
- в составе системы котельного оборудования RAZ 2-30
- в составе компонентных котельных TOР 2-30
- в составе модульных котельных ЕСО 2-30 Online
