№ п/п | Наименование | Характеристика |
---|---|---|
1 | Номинальная тепловая мощность узла | 100–3000 кВт |
2 | Номинальная электрическая мощность узла | 0,55–4 кВт |
3 | Присоединения трубопроводов (ГОСТ 12821-80) | Фланцы PN6 – коллектора, теплообменники и арматура |
Фланцы PN16 – насосы | ||
4 | Допустимая температура окружающей среды при эксплуатации и хранении | +5 ... + 40°C |
5 | Максимальная рабочая температура теплоносителя (греющая сторона) | + 105 °C |
6 | Максимальная рабочая температура теплоносителя (нагреваемая сторона) | + 95 °C |
7 | Максимальное допустимое рабочее давление | 6 бар |
8 | Максимальное гидравлическое сопротивление по нагреваемой стороне | 690 мбар |
9 | Максимальное гидравлическое сопротивление по греющей стороне | 820 мбар |
10 | Допустимые перекачиваемые среды теплоносителя | Вода |
Пропиленгликоль (до 40%) | ||
11 | Количество теплообменников | 2 |
12 | Мощность каждого теплообменника | 75% от номинальной мощности узла |
13 | Присоединение теплообменников | Греющая сторона: Вход V1 – Выход V4 |
Нагреваемая сторона: Вход V2 – Выход V3 | ||
14 | Пропускная способность байпасной линии | 25% от расхода узла |
15 | Варианты установки узла | в приямке фундамента |
на фундаменте без приямка | ||
16 | Количество насосов | 2 одинарных насоса |
17 | Резервирование насосов по производительности | 100 % |
18 | Регулирование оборотов насосов | Постоянное или Частотное |
19 | Частота вращения насосов | Постоянное – 1450 об/мин |
Переменное – при частотном регулировании | ||
20 | Электрическое подключение | 3 ~ 400 В, 50 Гц |
21 | Класс защиты электрооборудования | IP 54 |
22 | Размер шкафа управления | 600х380х350мм |
23 | Напряжение питания | 380 VAC, 50 Гц |
24 | Напряжение питания цепей датчиков | 24 VDC |
25 | Напряжение питания цепей управления и внутреннего оборудования шкафа | 220 VAC, 50 Гц |
26 | Мощность источника питания 24VDC | 0,21 кВт |

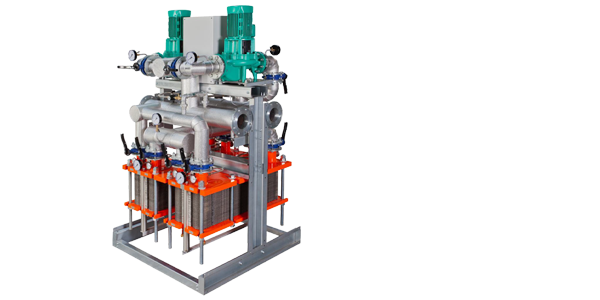

Узел R-7 предназначен:
Количество серийных исполнений – 178 Виды поставки:
