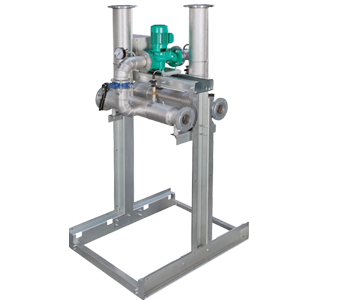

R-5. Узел оборудования подключения котлов
Цена по запросу
АртикулКотельные под ключ|||kotelnye-prajs///Котельные|||kotelnye-sistemy///Котельные системы Рационал|||racional///RAZ 2-30. Системы котельного оборудования|||raz-2-30-sistemy-kotelnogo-oborudovaniya
Мы поможем Вам в подборе запчастей, наши сотрудники проконсультируют Вас по всем возникшим вопросам.
-
Общие данные
№ п/п Наименование Характеристика 1 Номинальная тепловая мощность узла 100 – 3000 кВт 2 Номинальная электрическая мощность узла 0,25 кВт 3 Присоединения трубопроводов (ГОСТ 12821-80) Фланцы PN6 – коллектор и арматура Фланцы PN16 – насосы 4 Допустимая температура окружающей среды при эксплуатации и хранении +5 ... + 40°C 5 Максимальная рабочая температура теплоносителя + 110 °C 6 Максимальное допустимое рабочее давление 6 бар 7 Допустимые перекачиваемые среды теплоносителя Вода Пропиленгликоль (до 40%) 8 Варианты установки узла в приямке фундамента на фундаменте без приямка 9 Количество насосов 1 одинарный насос 10 Регулирование оборотов насосов Постоянное 11 Частота вращения насосов 1450 об/мин 12 Электрическое подключение 3 ~ 400 В, 50 Гц 13 Класс защиты IP 54 14 Размер шкафа управления 300х300х210мм 15 Напряжение питания шкафа управления 380 VAC, 50 Гц 16 Напряжение питания цепей датчиков 24 VDC 17 Напряжение питания цепей управления и внутреннего оборудования шкафа 220 VAC, 50 Гц 18 Мощность источника питания 24VDC 0,21 кВт Узел R-5 предназначен:
- Для присоединения котлов к системе котельного оборудования RAZ 2-30.
- Для безопасной эксплуатации котлов с требуемыми температурными режимами.
Количество серийных исполнений – 19 Виды поставки:
- отдельная поставка узла
- в составе системы котельного оборудования RAZ 2-30
- в составе компонентных котельных TOР 2-30
- в составе модульных котельных ЕСО 2-30 Online
