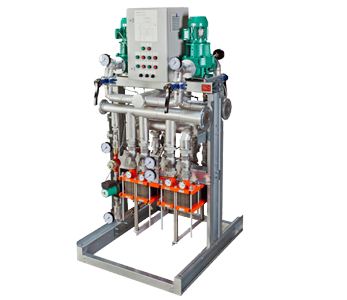

R-4. Узел оборудования горячего водоснабжения
Цена по запросу
АртикулКотельные под ключ|||kotelnye-prajs///Котельные|||kotelnye-sistemy///Котельные системы Рационал|||racional///RAZ 2-30. Системы котельного оборудования|||raz-2-30-sistemy-kotelnogo-oborudovaniya
Мы поможем Вам в подборе запчастей, наши сотрудники проконсультируют Вас по всем возникшим вопросам.
-
Общие данные
№ п/п Наименование Характеристика 1 Номинальная тепловая мощность узла 100 – 1500 кВт 2 Номинальная электрическая мощность узла 0,25 – 1,5 кВт 3 Присоединения трубопроводов (ГОСТ 12821-80) Фланцы PN6 – коллектора, арматура Фланцы PN16 – насосы Резьбовые соединения – выходы ГВС, теплообменники, арматура 4 Допустимая температура окружающей среды при эксплуатации и хранении +5 ... + 40°C 5 Максимальная рабочая температура теплоносителя (греющая сторона) + 110 °C 6 Максимальная рабочая температура теплоносителя (нагреваемая сторона) + 60 °C 7 Максимальное допустимое рабочее давление 6 бар 8 Допустимые перекачиваемые среды теплоносителя Вода (греющая и нагреваемая сторона) Пропиленгликоль (до 40%) (греющая сторона) 9 Количество теплообменников 2 10 Мощность каждого теплообменника 75% от номинальной мощности узла 11 Количество пластин каждого теплообменника Тип 3G – от 4 до 108 12 Присоединение теплообменников Греющая сторона: Вход V1 – Выход V4 Нагреваемая сторона: Вход V2 – Выход V3 13 Варианты установки узла в приямке фундамента на фундаменте без приямка 14 Количество насосов 3 одинарных насоса 15 Резервирование насосов по производительности 100% (кроме насоса рециркуляции) 16 Регулирование оборотов насосов Постоянное или Частотное 17 Частота вращения насосов Постоянное – 1450 об/мин Переменное – при частотном регулировании 18 Электрическое подключение 3 ~ 400 В, 50 Гц 19 Класс защиты IP 54 20 Размер шкафа управления 600х380х350мм 21 Напряжение питания шкафа управления 380 VAC, 50 Гц 22 Напряжение питания цепей датчиков 24 VDC 23 Напряжение питания цепей управления и внутреннего оборудования шкафа 220 VAC, 50 Гц 24 Мощность источника питания 24VDC 0,21 кВт Узел R-4 предназначен:
- Для обеспечения потребителей горячей санитарно-гигиенической водой по независимой схеме.
- Для обеспечения технологических установок горячей водой по независимой схеме.
Количество серийных исполнений – 174 Виды поставки:
- отдельная поставка узла (со шкафом и без шкафа управления)
- в составе системы котельного оборудования RAZ 2-30
- в составе компонентных котельных TOР 2-30
- в составе модульных котельных ЕСО 2-30 Online
