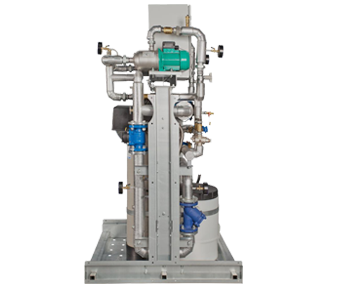

R-3. Узел оборудования водоподготовки
Цена по запросу
АртикулКотельные под ключ|||kotelnye-prajs///Котельные|||kotelnye-sistemy///Котельные системы Рационал|||racional///RAZ 2-30. Системы котельного оборудования|||raz-2-30-sistemy-kotelnogo-oborudovaniya
Мы поможем Вам в подборе запчастей, наши сотрудники проконсультируют Вас по всем возникшим вопросам.
-
Общие данные
№ п/п Наименование Характеристика 1 Номинальная электрическая мощность узла 0,25-4 кВт 2 Номинальный диаметр подключения холодной воды 25 – 65 мм 3 Присоединения трубопроводов (ГОСТ 12821-80) Фланцы PN6 – трубопроводы Фланцы PN16 – насосы Резьбовые соединения — насосы и арматура 4 Допустимая температура окружающей среды при эксплуатации и хранении +5 ... + 40°C 5 Рабочая температура среды До +30°C 6 Максимальное допустимое рабочее давление 6 бар 7 Расход воды на подпитку до 5 куб.м/ч 8 Варианты установки узла в приямке фундамента на фундаменте без приямка 9 Количество насосов 2 одинарных насоса 10 Резервирование насосов по производительности 100% 11 Регулирование оборотов насосов Постоянное 12 Частота вращения насосов 1450 и 2900 об/мин 13 Электрическое подключение Насосы – 3 ~ 400 В, 50 Гц 14 Класс защиты IP 54 15 Размер шкафа управления 600х380х350мм 16 Напряжение питания шкафа управления 380 VAC, 50 Гц 17 Напряжение питания цепей датчиков 24 VDC 18 Напряжение питания цепей управления и внутреннего оборудования шкафа 220 VAC, 50 Гц 19 Мощность источника питания 24VDC 0,21 кВт Узел R-3 предназначен:
- Для наполнения и подпитки систем теплоснабжения котельной химически подготовленной водой.
- Для обеспечения санитарно-гигиенической холодной водой нагреваемого контура системы ГВС с предварительным повышением давления.
Количество серийных исполнений – 220 Виды поставки:
- отдельная поставка узла (со шкафом и без шкафа управления)
- в составе системы котельного оборудования RAZ 2-30
- в составе компонентных котельных TOР 2-30
- в составе модульных котельных ЕСО 2-30 Online
